維德路特探棒的工作原理

磁致伸縮探棒由三部分構成：

1.密封的金屬磁致伸縮探測桿

2.測量、數據處理與傳輸電子頭

3.特制非金屬浮子

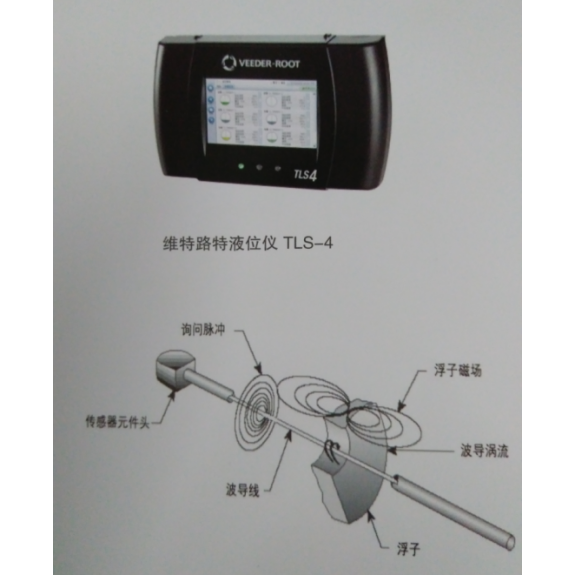

由電子關發出一個詢句脈沖信號，沿磁致伸縮波導線產生環形磁場，當環形磁場遇到浮子內磁角的磁場時會相互作用，在波導線上產生磁場扭曲變形；變化的磁感應現象同樣會沿波導線傳遞，從而被拾取線圈所檢測。由于該變化磁場感應的傳遞時間與浮子相距拾取線圈的距離成正比，通過計算傳遞的時間確定浮子的準確位置，從而實現液位的精確測量。
