滑片導油泵導油泵適用于輸送介質溫度在-20℃至80℃的汽油、煤油、柴油、航煤等輕質油品，廣泛應用于油庫油料輸送、火車卸槽、油船貨油掃艙、汽車加油，也可廣泛用作機動加油車、油罐車用泵。
二、 主要性能參數
|
型 號 |
口徑 |
流量(m3/h) |
揚程 |
轉速(r/min) |
吸程 |
效率(%) |
配用功率 |
|
YP-DR40~80 |
40~80 |
9~35 |
20 |
1450 |
5 |
80 |
1.1~5.7 |
注：表中流量為理想流量，在實際使用時由于其他的客觀原因會與表中數值有出入。

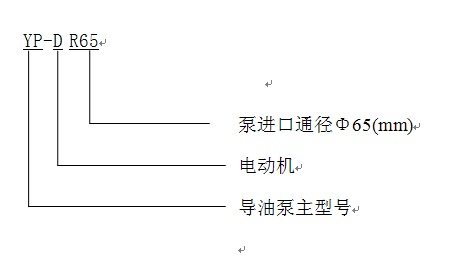

型號含義
三、 結構及工作原理

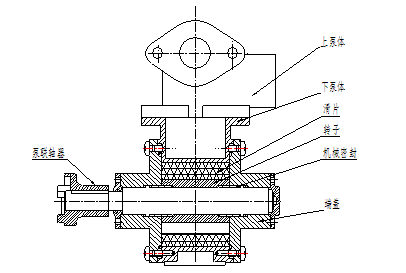

滑片導油泵導油泵為容積式泵，其結構見附圖。它主要由轉子、泵體、葉片(滑板)、端蓋、軸、軸承和機械密封、安全閥等組成。結構圖如下：
轉子為開有若干葉片槽的柱體，泵體內壁為一有規律變化的曲線，泵腔內壁與轉子外表面構成一月牙形空間，葉片裝在轉子的溝槽內，并可以在槽內滑動，轉子旋轉時，葉片受離心力的作用從槽中甩出，其端部緊貼在腔體內壁上，月牙形空間被葉片分隔成成若干扇形的封閉空間，當封閉空間逐漸增大時，在吸入端形成真空，將液體吸入；隨著轉子的旋轉，封閉空間逐漸減少，對泵腔內的液體產生擠壓作用，使液體排出泵而形成一定流量，當出口有負載時，形成壓力，壓力的大小與負載有關。泵體內的封閉空間周而復始地增大、減少，將液體連續地吸入和壓出，使液體按照一定的流量輸出。原理圖如下：
